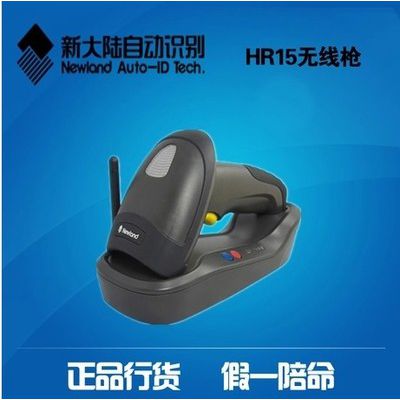

新大陆NLS-HR15Z手持式 无线一维红光扫描枪
品牌 | 新大陆Newland | 扫描方式 | 红光扫描 |
型号 | NLS-HR15Z | 扫描密度 | ≥4mil |
类型 | 无线一维扫描枪 | 传输范围 | ≥50米 |
外观尺寸 | （长×宽×高）113.5×73×159mm 温馨提示：因个人手工 测量方式不同，均以用户手册中的尺寸为标准，若有0.2~1cm的误差皆属合理范围。 |
重量 | 210g（含电池） |
手册下载 | 宣传彩页（中） | 快速入门指南（中） | 用户手册（中） |
宣传彩页（英） | 快速入门指南（英） | 用户手册（英） |
认证下载 | CE认证 | FCC认证 | ROHS认证 |
温馨提示：1.手册和认证下载，因1688有限制外部链接，如无法下载，请向客服人员索取即可。
新大陆科技集团公司授权东莞市宏山自动识别技术有限公司为华南区代理
产品配置清单
HR15Z无线扫描枪*1（含2200 mAh 锂电池），底座*1，USB数据线*1，说明书（ 中文）。
提示：标准配置不包括支架，如需要请另联系。
新大陆HR15Z无线扫描枪的概述：
新大陆NEWLAND NLS-HR15ZXX-3E（NLS-HR15Z）是HR15Z系列一维条码扫描器的无线型号，也可读取PDF417和MicroPDF417堆积式二维条码。该型号使用Zigbee无线通信技术，支持标准的RS-232及USB接口，结实耐用，具有良好性价比，非常适合在超市、商场和仓库等环境中应用。
新大陆HR15Z无线扫描枪的特征及优点
1）数据采集功能：可采集各类一维条码，并支持PDF417和MicroPDF417堆积式二维条码
2）Zigbee无线通讯：采用Zigbee通信方式，50米远距离传输，可自由组网，扩展通讯距离
3）作业模式：数据传输模式支持同步模式、异步模式和批次模式，离线状态可存储4095条EAN13 13mil条码
4）配对查找：支持底座和扫描器按键配对，可实现一对一、一对多的配对方式，支持一键查找功能
5）能很快识别直接印刷在纸箱上的条码，如下图，而其他品牌扫描枪大部分都很难识别。
6）可设置自感应扫描模式和不重复扫描模式。
7）可直接扫屏幕上的条码，而普通激光枪不行。还可以扫描纸箱上直 接印刷的条码，而大部分扫描枪扫不了。
8）采用自主的核心 技术uIMG ，能快速读取模糊、残缺码，如下图。
新大陆HR15Z无线扫描枪的规格参数：
性能参数
光源：620 nm 可见红光
图像传感器：CCD 线性图像器件
识读码制：Code128, EAN-13, EAN-8, Code39,UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN, Code 93, UCC/EAN-128, GS1 Databar, PDF417, MicroPDF417等( PDF417及MicroPDF417支持长度小于255 bytes)
分辨率：≥ 4 mil
扫描角度：42°
识读角度：42°
***对比度：20%
扫描速度：300 次/秒
数据接口：RS-232, USB 1.1
物理参数：
扫描枪尺寸(长 x 宽 x 高) 113.5×73×159 毫米
底座尺寸(长 x 宽 x 高) 195×82.5×47 毫米
扫描枪重量：210 克(含电池)
底座重量：150 克
提示方式：蜂鸣器和LED指示
电源适配器：输出：DC 5 V, ≥ 1.5 A；输入：AC 100 ~ 240 V, 50~60 Hz
环境参数
工作温度：-10°C to 50°C (14°F to 122°F )
储存温度：-20°C to 60°C (-4°F to 140°F )
相对湿度：5% ~ 95% (无凝结)
静电防护：± 12 kV (空气放电); ± 8 kV (接触放电)
跌落高度：1.5 米
无线性能
作业模式：同步模式／异步模式／批次模式
通信频段：2.4 至 2.4835 GHz (ISM Band) 频段, 使用 Zigbee 无线通信技术
传输范围：≥ 50 米
传输速度：20 KBps
电池容量：2200 mAh 锂电池
电池工作时长：17 小时
电池充电时间：4 小时
持续扫描次数：60,000 次
认证：FCC Part15 Class B, CE EMC Class B, CCC
新大陆HR15Z无线扫描枪的常用设置：
新大陆NLS-HR15ZXX-3E(HR15Z)无线条码枪使用说明
新大陆NEWLAND HR15Z无线扫描枪前后缀的设置
新大陆NEWLAND HR15Z无线扫描枪的7种扫描模式
新大陆NEWLAND HR15Z无线扫描枪恢复出厂设置
新大陆HR15Z无线扫描枪底座数据线连接
新大陆HR15Z无线扫描枪的通讯模式和通讯端口
新大陆HR15Z扫描枪的应用范围：
关于HR15Z无线扫描枪的使用注意事项……自助问题解答区
1）首先介绍一下无线条码枪与底座的配对。
之前的无线条码枪配对方式有两种，一种是通过设置手册，对无线枪和底座的频道进行设置，方法有点复杂，不易掌握；另一种是扫无线枪底座的条码，这种方式较简便，但条码损毁就有点麻烦。 新大陆无线条码枪则采用一种更简便的方法。是将扫描枪放在底座上，然后按红色的M键，配对完成则无线条码枪上显示绿灯，即完成配对。当无线枪在不在底座上，但红色M键也可找到配对的枪，当寻枪功能使用。
2）充电。
答： 一般的无线条码枪有两种充电方式，一是直接在枪的尾部接电源，充电快，但不方便，也不知道充了多少；二是用一根USB线接在底部，USB再接在接收座上，充完还要将USB线拔出来，同样很不方便。 而HR15Z只需把枪放在底座上，直接用USB充电，或在底座上接上电源充电更快。扫描枪的电量可以通过四个绿色小灯知道，四个小绿光全亮代表电量满，充电时枪顶指示灯亮红灯，充满后枪顶指示灯变绿灯。充电和电量都简单、清楚。
3）通讯模式
HR15Z无线条码枪有三种通讯方式，分别是同步模式，异步模式，和批量模式。同步模式，实时上传，无网络状况下传输不了；异步模式，有网张时实时上传，无网络时先存储在枪上，有网络时恢复上传；批量模式，先将数据存储在枪上，扫描枪放在底座上按座上蓝色的P键完成批量上传。模式通过扫描条码进行转换。
4）识读模式
HR15Z无线条码枪有7种模式，手动识读；自动识读；间歇识读；感应识读；连续识读；延长式识读；命令触发识读。我主要介绍一下自动识读模式。这对读大量产品的序列号非常有帮助。当扫描枪设置成自动识读模式，只要按一下扳机，就可读连续读条码，直到再按一下扳机才停止读码。在默认设置下不重复读同一个条码。所以对于读序列号非常方便。 更多的设置可以参考《新大陆NLS-HR15无线条码枪用户手册》，扫描枪还可以USB模拟串口输出，设置休眠时间，扫描确认的声音的大小等等，在用户手册中都有详细说明。
公司总部正门
总部办公区
物联网研发体验厅
网络推广部
营业执照
东莞市工商管理局企业信息查询认证
您好！我是 东莞市宏山自动识别技术-硬件专员 —何亮
我们公司成立于2005年，专注条码技术已经10年，开发了自主品牌AITGM产 品及针对大陆企业的专业条码解决方案，而且是
日本SATO 、新 大陆Newland 华南区总代
台湾TSC 、美国ZEBRA、美国Honeywell代理：
产品主要有 条码打印机、条码扫描枪、条码扫描器、条码采集器、PDA移动数据采集终端 等；
德国CAB代理、自主品牌AITGM 通过 条码、RFID、采集器、DCT等成熟的物联网技术：
产品包括 自动贴标系统、自动 称重贴标系统、MES制造执行系统、WMS条码仓储系统、生产追溯系统、固定资产管理系统等，并且公司有专业的 软件开发团队，可为您量身订做专有系统；
专业的打印耗材提供，自有工厂生产，质量***，价格实惠：
自主品牌AITGM 碳带、不干胶系列、铜版纸、热敏纸、镜面铜版纸、亚光书写纸 、易碎纸、可移标签、PET聚丙烯、PVC标签、合成纸、珠光膜标签、高温标签、吊牌、西卡纸、洗水唛标签等。 同时也代理 进口艾利、富州不干胶，日本理光、日本SATO、日本DNP碳带，为您提供全方面的选择。
有什么问题和需要，请联系我们，我们将真诚地为您服务。谢谢！
专业条码技术服务商
===============================================
何 亮 硬件专员 Mob:18102905470
东莞市宏山自动识别技术有限公司 网址：
总 部： 东莞市南城 区南城车站路奥博科技园A座1楼
广州分公司： 广州市天河区黄 埔大道中259号天润大厦南座1003
深圳售后处： 深圳市南山区 西海明珠大厦9层
工 厂： 东莞市中堂镇 吴家涌北潢旧路52号
江苏分公司：江苏省南京市下关区黄家圩 41-1号
香港分公司：中国香港中环德辅道中173号南丰大厦1610 室
TEL:0769-39012333 E-mail ： hl@gmbarcode.cn
===============================================
HR
选择自助购物，畅想便捷生活……自助问题解答区
【问】：掌柜，自助购物是挺方便的，但是我不知道这款产品还有没有货，而且不知道你们发的 是什么快递，我能否收得到？
答：亲，我们的商品数量是与仓库同步的，如果您能正常拍下说明是有货的，并且在您付 款后我们会及时主动的发货,请放心拍下购买。我们默认是发顺风快递或者申通快递，如果您那只有***的快递可 以送达，请在下单页面的买家留言区写上您***的快递公司，同时也可以将您的要求一并告诉我们。
【问】：条码的示例图 ：
答：
【问】：如何安装使用条码扫描枪？
答：1）插入数据 线：将数据线的水晶头接入扫描枪的底部接口，注意：如果插进入之后可以直接拔出，说明没有插好， 因为插好后是不能直接拔出的.
2）连接电脑：扫描枪一般有3个接口可选，常用USB接口。连接电脑的时候将扫描枪数据线插口插入电脑相应的接口上，稍等 电脑自动安装驱动之后，即可使用。
3）取线方法：用一个小别针插入取线孔，稍微用力挤压然后就可以拔出数据线。
【问】：使用注意事项：
答：1）不可将扫描枪与条码成90°进行扫描，90°时 无法进行正常读取条码。必须对准且将扫描线全部套住条码。
2不可随便乱扫说明书上的条码，否则可能造成扫描枪无法扫描等现象。
3）在识读过程中，对同一批次的条码，您会找到扫描枪与条码的距离在某 一范围内，读码成功率会很高，此距离即为识读距离。
【问】：常见故障处理：
答：若扫描枪不能正常进行工作，请***行以下检查：
1）检查数据线与主机是否恰当连接，包括数据线是否牢 固连接以及是否使用原装数据线。
2）检查条码标签质量是否良好，扫描枪可能无法识读褶皱或污损的条码 标签
3）检查扫描枪识读的条码类型是否开启，若未开启明，请先开启识读改类型条码
若扫描枪仍然 不能正常工作，请联系客服。
